三極管用于模擬電路知識的基本用途
晶體管是模擬電路最常見的基礎知識?。晶體管是電路設計中普遍使用的半導體組件。
三極管分為兩種類型：NPN和PNP。三極管由兩個PN結組成。NPN三極管為兩個PN結共享一個P區域（也稱為基極區域）。在構建過程中，基極區域做得非常薄，通常為幾微米到幾十微米，并且兩個PN結被基極區域緊密結合在一起，相互作用并相互關聯，因此三極管的特性不會在所有兩個單獨的PN結處。在將外部電壓施加到三極管之后，特性的疊加，基極電流，集電極電流和發射極電流之間的關系會形成電流放大效應。

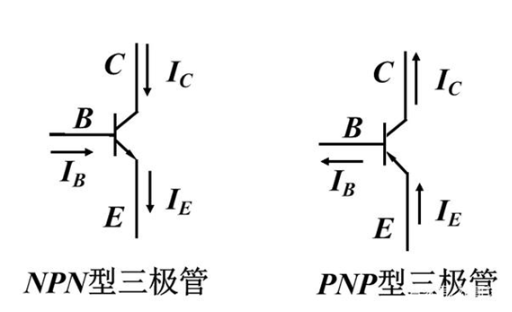

三極管的放大系數與其物理結構有關。選擇三極管時，放大系數β是必須考慮的重要技術指標之一。?三極管的電流方向和三極之間的電流關系如下：IC = βIB ，IE = IB + IC
三極管具有飽和，放大和截止三個工作間隔。一些常用用法如下所述；

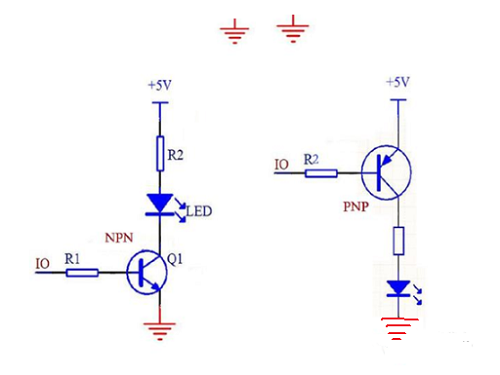

驅動放大，單片機，DSP，ARM，CPLD / FPGA等CPU的一般IO端口驅動電流比較弱，不能直接驅動負載，最常見的是使用三極管進行電流驅動放大，如下圖所示；
該原理原理驅動LED?燈?，可根據實際需要將其轉換為其他負載，例如繼電器，電機等；+ 5V電源也可以更改，例如12V / 24V等，但是所選的晶體管必須能夠承受此電壓。
（2 ）當使用電子??開關? 時，當使用電子開關時，通常使用三極管的飽和區域。通過控制基極使三極管處于飽和或截止區域，三極管可以導通或截止，并用作開關。
（3 ）邏輯取反。如下圖所示，使用NPN晶體管進行反相非常方便。輸入為高電平時，輸出為低電平。當輸入為低電平時，輸出為高電平（5V）
